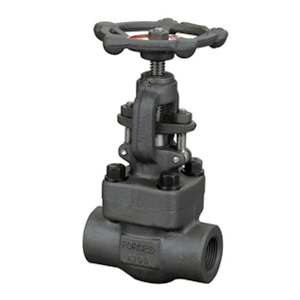

鍛鋼截止閥體蓋連接設計

鍛鋼截止閥體蓋連接設計形式有三種

一、體蓋螺栓連接鍛鋼截止閥，按這種連接形式設計的閥門，其的閥體與閥蓋用螺栓連接，采用纏繞式墊片密封，優點是方便在使用中的維護；

二、體蓋焊接連接鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋全焊密封，優點是無外泄漏；

三、是壓力自緊式閥蓋鍛鋼截止閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。

鍛鋼截止閥設計與應用規范：

1、設計制造：按ANSIB16.34； API602;BS5352

2、連接端尺寸：

（1）、承插孔尺寸按ANSIB16.11；JIS B2306

（2）、螺紋端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203

3、閥門檢測和試驗;按API598

4、材料：按AISI/ASTM的規定

5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。

6、標記按MSS-SP-25

鍛鋼截止閥結構

1、全徑或縮徑

2、明桿支架式

3、自定心壓板壓套式

4、螺栓連接、全焊密封連接以及內壓自緊式連接閥蓋

5、整體式上密封座

6、閥瓣可變換為節流型、針型、球型和止回型

鍛鋼截止閥適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保
